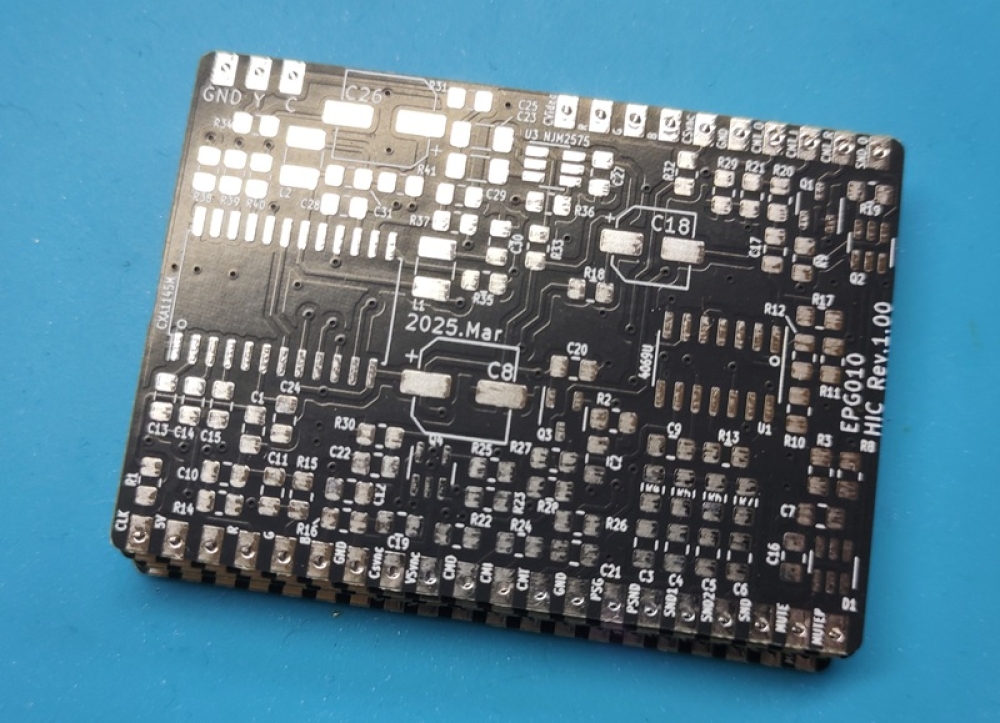

先日発注していた試作基板が届きました。というか１週間くらいたってますが、先週末は出かけていたため作業はしていません。とりあえず基板のサイズはあっているようです。
結構部品が多いので一気にはんだ付けするってのは時間的に難しいかも・・。ぼちぼちと週末ぐらいからやっていきます。

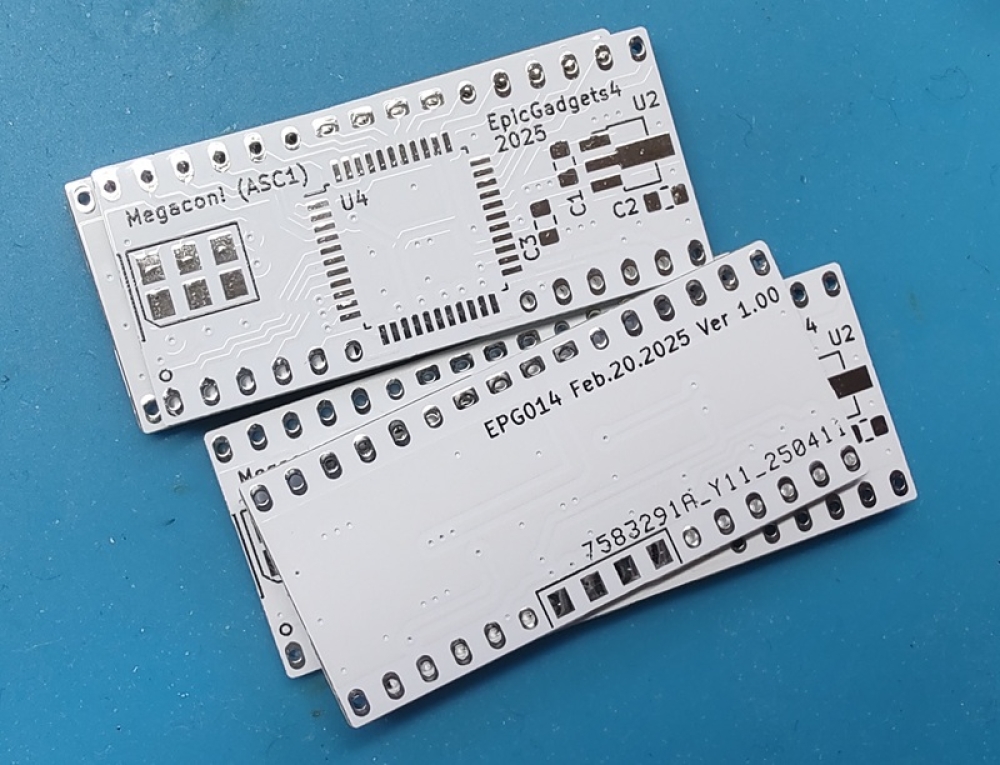

あと一緒に発注していたのがこれ。前回似非RAMカートリッジの1MB版の基板を製作して２つほど完成させたものの、SRAMも基板もあまりがあるのにMEGAROMコントローラ(ASC1)がないということで部品がもったいない状況でした。
CPLDは絶賛勉強中といいますか、意図したように動かせる一定のレベルにははるか遠いいなあというところです。これも勉強ということでASC1の8KBバンクモード相当の物を作ってみることにしました。
これもまたZ80の時のようにQFP44をDIPタイプに変換し、既に作ってしまっている似非RAMカートリッジのASC1を挿すところにさせるようにするものです。
U4はXC9572XLで3.3V動作なのでレギュレータも置いてあります。さて、動くようになるでしょうか。
